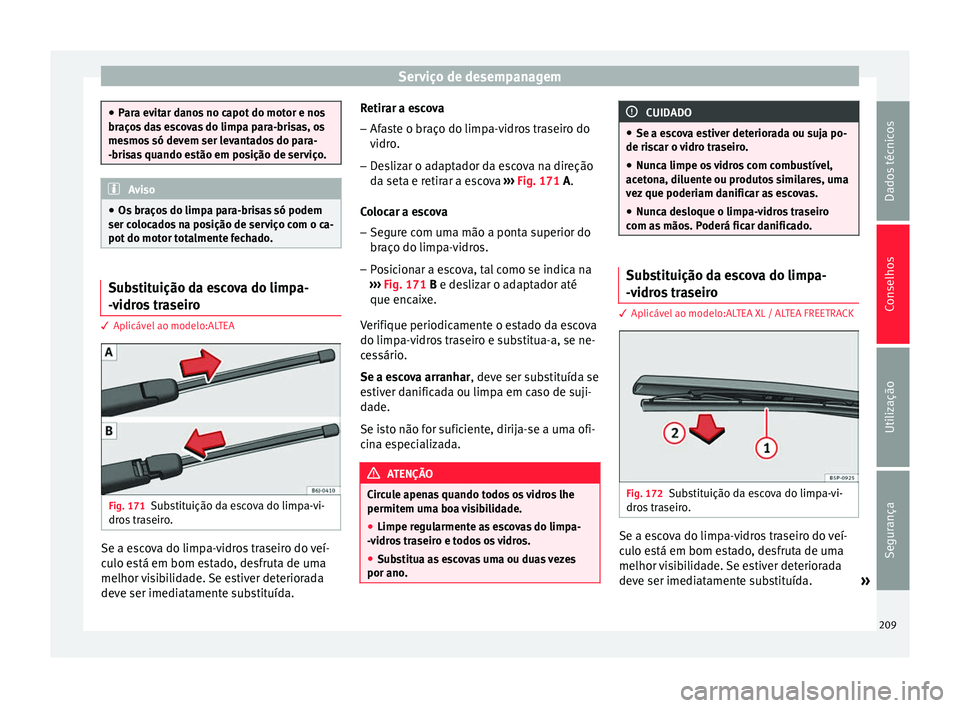

Serviço de desempanagem
●
Para evitar danos no capot do motor e nos
braços das escovas do limpa para-brisas, os
mesmos só devem ser levantados do para-
-brisas quando estão em posição de serviço. Aviso
● Os braços do limpa para-brisas só podem
ser colocados na posição de serviço com o ca-
pot do motor totalmente fechado. Substituição da escova do limpa-
-vidros traseiro
3 Aplicável ao modelo:ALTEA
Fig. 171
Substituição da escova do limpa-vi-
dros traseiro. Se a escova do limpa-vidros traseiro do veí-
culo está em bom estado, desfruta de uma
melhor visibilidade. Se estiver deteriorada
deve ser imediatamente substituída. Retirar a escova
–
Afaste o braço do limpa-vidros traseiro do
vidro.
– Deslizar o adaptador da escova na direção
da seta e retirar a escova ››› Fig. 171
A.
Colocar a escova
– Segure com uma mão a ponta superior do
braço do limpa-vidros.
– Posicionar a escova, tal como se indica na
››› Fig. 171 B e deslizar o adaptador até
que encai

xe.
Verifique periodicamente o estado da escova
do limpa-vidros traseiro e substitua-a, se ne-
cessário.
Se a escova arranhar
, deve ser substituída se
estiver danificada ou limpa em caso de suji-
dade.
Se isto não for suficiente, dirija-se a uma ofi-
cina especializada. ATENÇÃO
Circule apenas quando todos os vidros lhe
permitem uma boa visibilidade.
● Limpe regularmente as escovas do limpa-
-vidros traseiro e todos os vidros.
● Substitua as escovas uma ou duas vezes
por ano. CUIDADO
● Se a escova estiver deteriorada ou suja po-
de riscar o vidro traseiro.
● Nunca limpe os vidros com combustível,
acetona, diluente ou produtos similares, uma
vez que poderiam danificar as escovas.
● Nunca desloque o limpa-vidros traseiro
com as mãos. Poderá ficar danificado. Substituição da escova do limpa-
-vidros traseiro
3 Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Fig. 172
Substituição da escova do limpa-vi-
dros traseiro. Se a escova do limpa-vidros traseiro do veí-
culo está em bom estado, desfruta de uma
melhor visibilidade. Se estiver deteriorada
deve ser imediatamente substituída.
»
209
Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

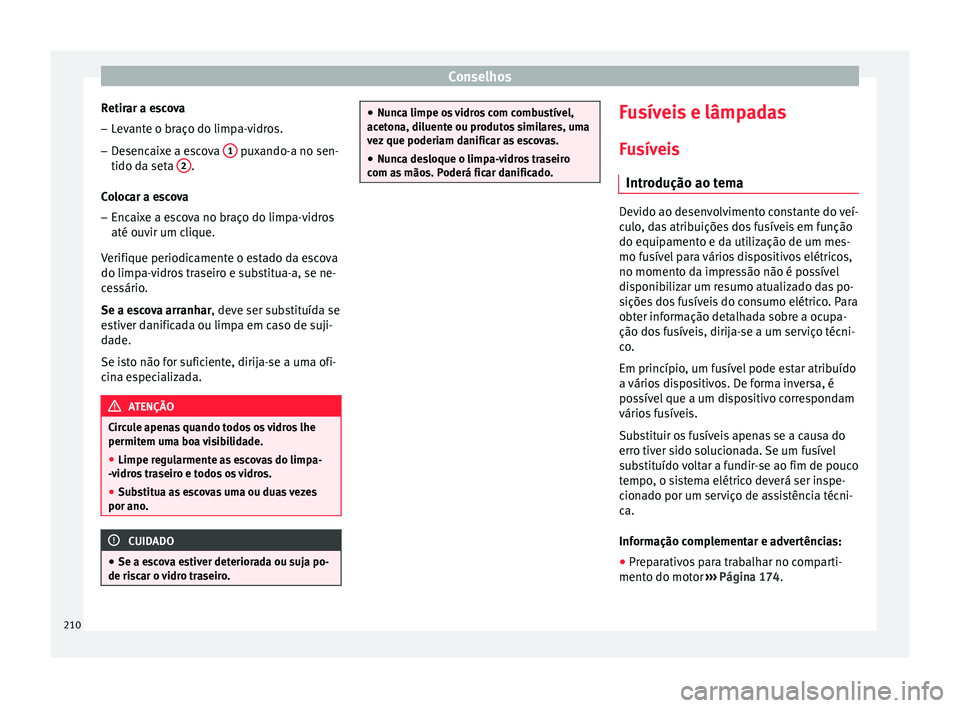

Retirar a escova
– Levante o braço do limpa-vidros.
– Desencaixe a escova 1 puxando-a no sen-
tido da seta 2 .
Colocar a escova – Encaixe a escova no braço do limpa-vidros
até ouvir um clique.
Verifique periodicamente o estado da escova
do limpa-vidros traseiro e substitua-a, se ne-
cessário.
Se a escova arranhar , deve ser substituída se
e s
tiver danificada ou limpa em caso de suji-
dade.
Se isto não for suficiente, dirija-se a uma ofi-
cina especializada. ATENÇÃO
Circule apenas quando todos os vidros lhe
permitem uma boa visibilidade.
● Limpe regularmente as escovas do limpa-
-vidros traseiro e todos os vidros.
● Substitua as escovas uma ou duas vezes
por ano. CUIDADO
● Se a escova estiver deteriorada ou suja po-
de riscar o vidro traseiro. ●
Nunca limpe os vidros com combustível,
acetona, diluente ou produtos similares, uma
vez que poderiam danificar as escovas.
● Nunca desloque o limpa-vidros traseiro
com as mãos. Poderá ficar danificado. Fusíveis e lâmpadas
Fusíveis Introdução ao tema Devido ao desenvolvimento constante do veí-
culo, das atribuições dos fusíveis em função
do equipamento e da utilização de um mes-
mo fusível para vários dispositivos elétricos,
no momento da impressão não é possível
disponibilizar um resumo atualizado das po-
sições dos fusíveis do consumo elétrico. Para
obter informação detalhada sobre a ocupa-
ção dos fusíveis, dirija-se a um serviço técni-
co.
Em princípio, um fusível pode estar atribuído
a vários dispositivos. De forma inversa, é
possível que a um dispositivo correspondam
vários fusíveis.
Substituir os fusíveis apenas se a causa do
erro tiver sido solucionada. Se um fusível
substituído voltar a fundir-se ao fim de pouco
tempo, o sistema elétrico deverá ser inspe-
cionado por um serviço de assistência técni-
ca.
Informação complementar e advertências:
● Preparativos para trabalhar no comparti-
mento do motor ›››
Página 174 .
210

Fusíveis e lâmpadas

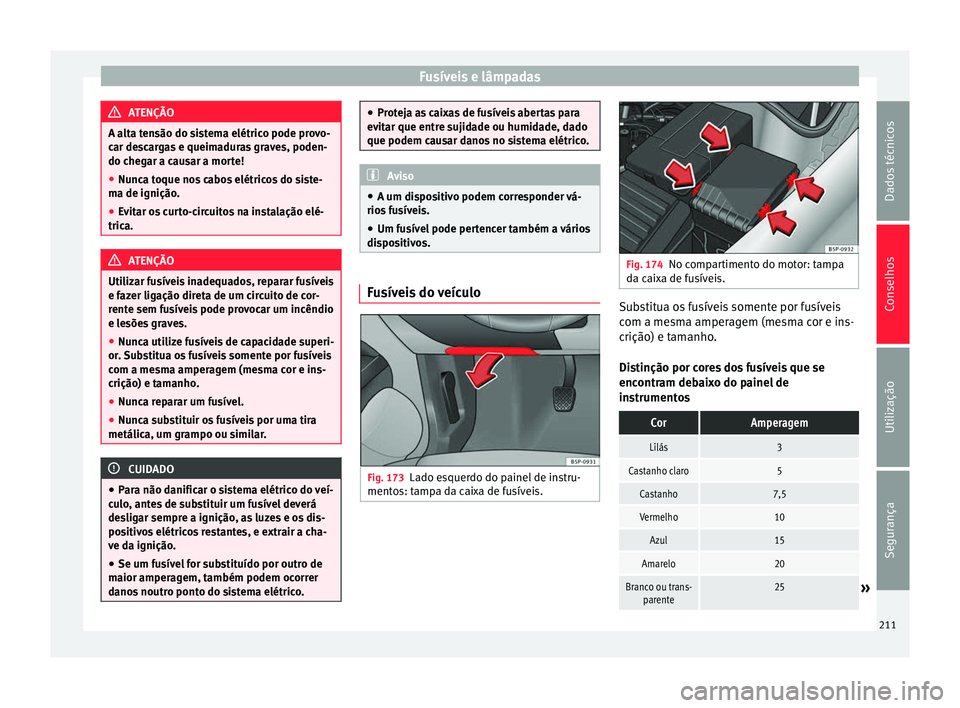

ATENÇÃO
A alta tensão do sistema elétrico pode provo-
car descargas e queimaduras graves, poden-
do chegar a causar a morte!
● Nunca toque nos cabos elétricos do siste-
ma de ignição.
● Evitar os curto-circuitos na instalação elé-
trica. ATENÇÃO
Utilizar fusíveis inadequados, reparar fusíveis
e fazer ligação direta de um circuito de cor-
rente sem fusíveis pode provocar um incêndio
e lesões graves.
● Nunca utilize fusíveis de capacidade superi-
or. Substitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
● Nunca reparar um fusível.
● Nunca substituir os fusíveis por uma tira
metálica, um grampo ou similar. CUIDADO
● Para não danificar o sistema elétrico do veí-
culo, antes de substituir um fusível deverá
desligar sempre a ignição, as luzes e os dis-
positivos elétricos restantes, e extrair a cha-
ve da ignição.
● Se um fusível for substituído por outro de
maior amperagem, também podem ocorrer
danos noutro ponto do sistema elétrico. ●
Proteja as caixas de fusíveis abertas para
evitar que entre sujidade ou humidade, dado
que podem causar danos no sistema elétrico. Aviso
● A um dispositivo podem corresponder vá-
rios fusíveis.
● Um fusível pode pertencer também a vários
dispositivos. Fusíveis do veículo
Fig. 173
Lado esquerdo do painel de instru-
mentos: tampa da caixa de fusíveis. Fig. 174
No compartimento do motor: tampa
da caixa de fusíveis. Substitua os fusíveis somente por fusíveis
com a mesma amperagem (mesma cor e ins-
crição) e tamanho.
Distinção por cores dos fusíveis que se
encontram debaixo do painel de
instrumentosCorAmperagem
Lilás3
Castanho claro5
Castanho7,5
Vermelho10
Azul15
Amarelo20
Branco ou trans-
parente25» 211
Dados técnicos
Conselhos
Utilização
Segurança

ConselhosCorAmperagem
Verde30
Laranja40

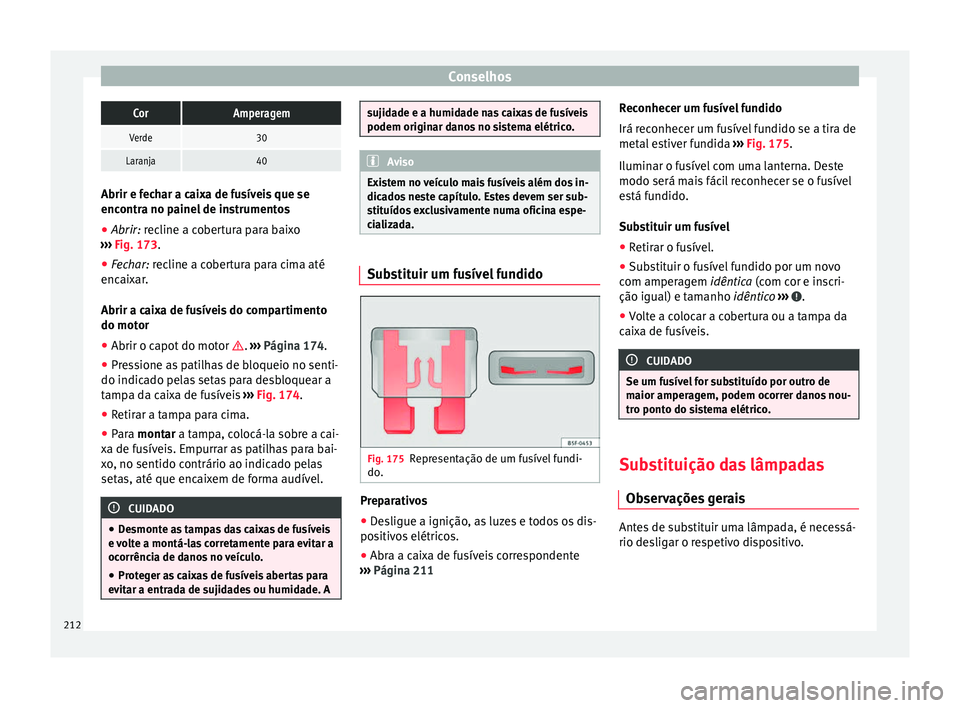

Abrir e fechar a caixa de fusíveis que se
encontra no painel de instrumentos
●
Abrir: recline a cobertura para baixo
› ›

› Fig. 173.
● Fe
char: recline a cobertura para cima até
encai

xar.
Abrir a caixa de fusíveis do compartimento
do motor
● Abrir o capot do motor . ›››
Página 174.
● Pr e

ssione as patilhas de bloqueio no senti-
do indicado pelas setas para desbloquear a
tampa da caixa de fusíveis ›››
Fig. 174.
● Retir

ar a tampa para cima.
● Para montar a tampa, colocá-la sobre a cai-
x

a de fusíveis. Empurrar as patilhas para bai-
xo, no sentido contrário ao indicado pelas
setas, até que encaixem de forma audível. CUIDADO
● Desmonte as tampas das caixas de fusíveis
e volte a montá-las corretamente para evitar a
ocorrência de danos no veículo.
● Proteger as caixas de fusíveis abertas para
evitar a entrada de sujidades ou humidade. A sujidade e a humidade nas caixas de fusíveis
podem originar danos no sistema elétrico.
Aviso
Existem no veículo mais fusíveis além dos in-
dicados neste capítulo. Estes devem ser sub-
stituídos exclusivamente numa oficina espe-
cializada. Substituir um fusível fundido
Fig. 175
Representação de um fusível fundi-
do. Preparativos
● Desligue a ignição, as luzes e todos os dis-
positivos elétricos.
● Abra a caixa de fusíveis correspondente
››› Página 211 Reconhecer um fusível fundido
Irá reconhecer um fusível fundido se a tira de
metal estiver fundida
››› Fig. 175 .
Ilumin ar o f

usível com uma lanterna. Deste
modo será mais fácil reconhecer se o fusível
está fundido.
Substituir um fusível
● Retirar o fusível.
● Substituir o fusível fundido por um novo
com amperagem idêntica (com cor e inscri-
ção igual) e tam

anho idêntico ››› .
● Volte a colocar a cobertura ou a tampa da
caixa de fusíveis. CUIDADO
Se um fusível for substituído por outro de
maior amperagem, podem ocorrer danos nou-
tro ponto do sistema elétrico. Substituição das lâmpadas
Observações gerais Antes de substituir uma lâmpada, é necessá-
rio desligar o respetivo dispositivo.
212

Fusíveis e lâmpadas

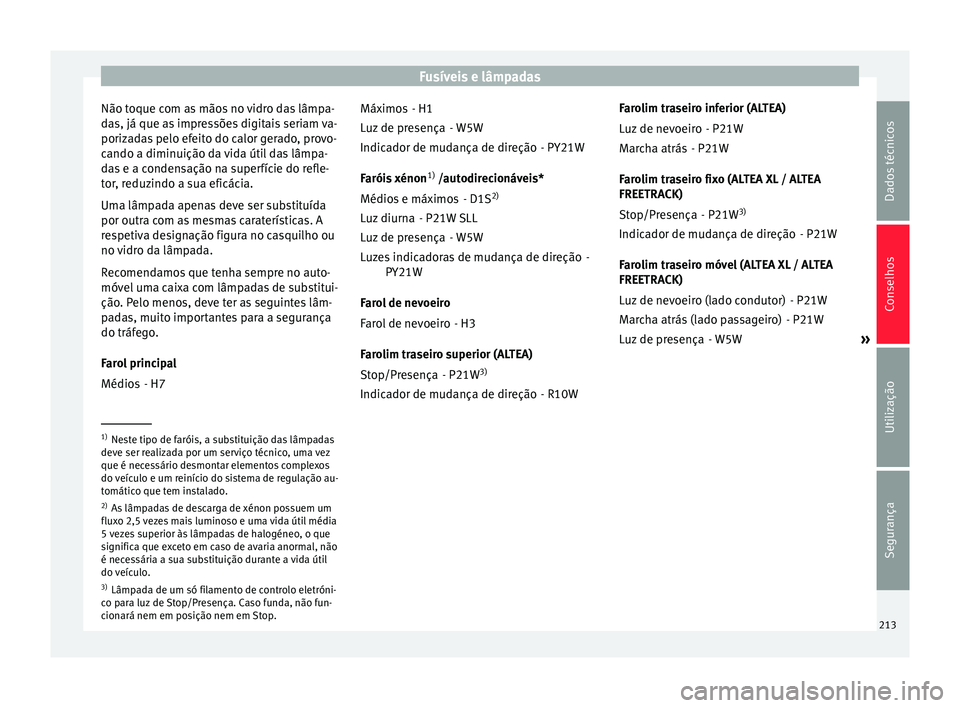

Não toque com as mãos no vidro das lâmpa-
das, já que as impressões digitais seriam va-
porizadas pelo efeito do calor gerado, provo-
cando a diminuição da vida útil das lâmpa-
das e a condensação na superfície do refle-
tor, reduzindo a sua eficácia.
Uma lâmpada apenas deve ser substituída
por outra com as mesmas caraterísticas. A
respetiva designação figura no casquilho ou
no vidro da lâmpada.
Recomendamos que tenha sempre no auto-
móvel uma caixa com lâmpadas de substitui-
ção. Pelo menos, deve ter as seguintes lâm-
padas, muito importantes para a segurança
do tráfego.
Farol principal - H7
Médios - H1
- W5W - PY21W
Faróis xénon 1)
/autodirecionáveis*
- D1S 2)
- P21W SLL - W5W -
PY21W
Farol de nevoeiro - H3
Farolim traseiro superior (ALTEA) - P21W3)
- R10W
Máximos
Luz de presença
Indicador de mudança de direção
Médios e máximos
Luz diurna
Luz de presença
Luzes indicadoras de mudança de direção
Farol de nevoeiro
Stop/Presença
Indicador de mudança de direção Farolim traseiro inferior (ALTEA)
- P21W
- P21W
Farolim traseiro fixo (ALTEA XL / ALTEA
FREETRACK) - P21W3)
- P21W
Farolim traseiro móvel (ALTEA XL / ALTEA
FREETRACK) - P21W
- P21W
- W5W »
Luz de nevoeiro
Marcha atrás
Stop/Presença
Indicador de mudança de direção
Luz de nevoeiro (lado condutor)
Marcha atrás (lado passageiro)
Luz de presença 1)
Neste tipo de faróis, a substituição das lâmpadas
deve ser realizada por um serviço técnico, uma vez
que é necessário desmontar elementos complexos
do veículo e um reinício do sistema de regulação au-
tomático que tem instalado.
2) As lâmpadas de descarga de xénon possuem um
fluxo 2,5 vezes mais luminoso e uma vida útil média
5 vezes superior às lâmpadas de halogéneo, o que
significa que exceto em caso de avaria anormal, não
é necessária a sua substituição durante a vida útil
do veículo.
3) Lâmpada de um só filamento de controlo eletróni-
co para luz de Stop/Presença. Caso funda, não fun-
cionará nem em posição nem em Stop. 213Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

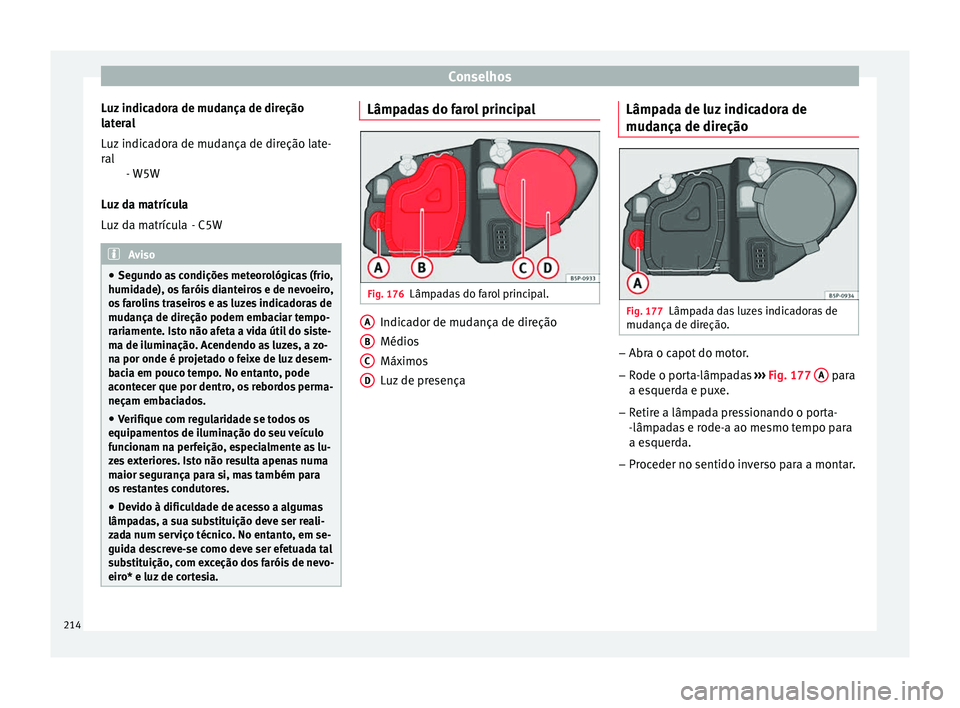

Luz indicadora de mudança de direção
lateral
- W5W
Luz da matrícula - C5WAviso
● Segundo as condições meteorológicas (frio,
humidade), os faróis dianteiros e de nevoeiro,
os farolins traseiros e as luzes indicadoras de
mudança de direção podem embaciar tempo-
rariamente. Isto não afeta a vida útil do siste-
ma de iluminação. Acendendo as luzes, a zo-
na por onde é projetado o feixe de luz desem-
bacia em pouco tempo. No entanto, pode
acontecer que por dentro, os rebordos perma-
neçam embaciados.
● Verifique com regularidade se todos os
equipamentos de iluminação do seu veículo
funcionam na perfeição, especialmente as lu-
zes exteriores. Isto não resulta apenas numa
maior segurança para si, mas também para
os restantes condutores.
● Devido à dificuldade de acesso a algumas
lâmpadas, a sua substituição deve ser reali-
zada num serviço técnico. No entanto, em se-
guida descreve-se como deve ser efetuada tal
substituição, com exceção dos faróis de nevo-
eiro* e luz de cortesia. Luz indicadora de mudança de direção late-
ral
Luz da matrícula
Lâmpadas do farol principal Fig. 176
Lâmpadas do farol principal. Indicador de mudança de direção
Médios
Máximos
Luz de presença
A B
C
D Lâmpada de luz indicadora de
mudança de direção
Fig. 177
Lâmpada das luzes indicadoras de
mudança de direção. –
Abra o capot do motor.
– Rode o porta-lâmpadas ››› Fig. 177 A para
a esquerda e puxe.
– Retire a lâmpada pressionando o porta-
-lâmpadas e rode-a ao mesmo tempo para
a esquerda.
– Proceder no sentido inverso para a montar.
214

Fusíveis e lâmpadas
Lâmpada dos médios Fig. 178
Médios. Fig. 179
Médios. –
Abra o capot do motor.
– Desloque os tirantes ››› Fig. 178 1 no sen-
tido da seta e puxe a tampa.
– Retirar o conector ››› Fig. 179 2 da lâmpa-
da. –
Desengate a mola de fixação ››› Fig. 179 3 pressionando-a para dentro e para a direita
.
– Retire a lâmpada e coloque a nova de mo-
do a que a saliência de fixação do prato fi-
que na reentrância do refletor.
Máximos Fig. 180
Máximos. Fig. 181
Máximos. –
Abra o capot do motor.
– Retirar a tampa ››› Fig. 180 C , puxando-a.
– Retirar o conector ››› Fig. 181 1 da lâmpa-
da.
– Pressione a mola de fixação ››› Fig. 181 2 pressionando-a para dentro e para a direi-
ta.
– Retirar a lâmpada e colocar a nova tendo
em conta as reentrâncias do refletor para
que fique bem encaixada.
– Proceder no sentido inverso para a montar.
215Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

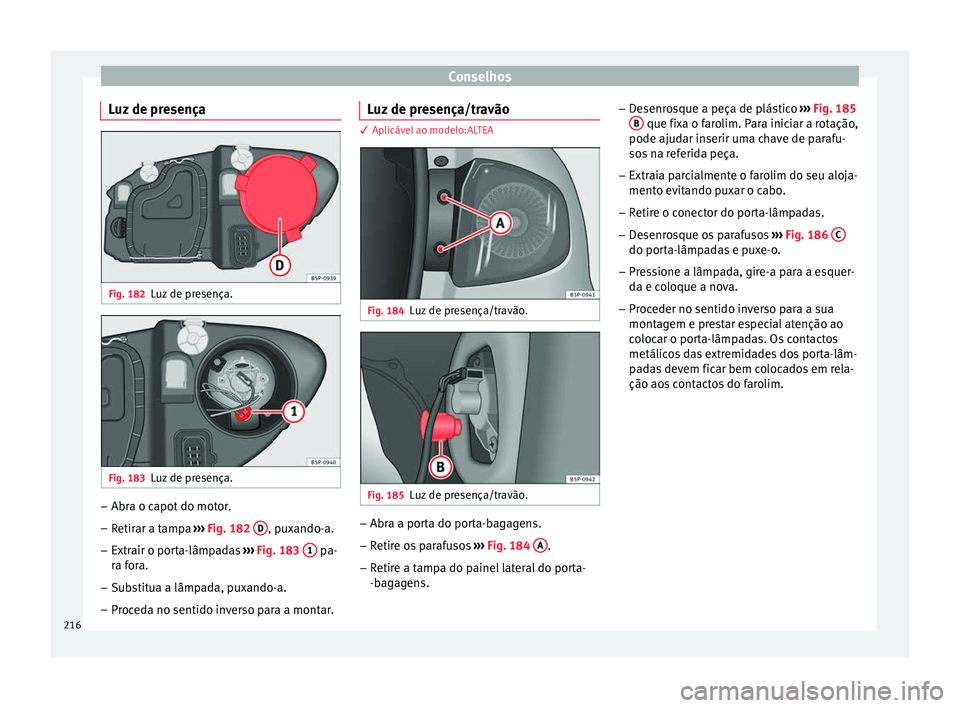

Luz de presença Fig. 182
Luz de presença. Fig. 183
Luz de presença. –
Abra o capot do motor.
– Retirar a tampa ››› Fig. 182 D , puxando-a.
– Extrair o porta-lâmpadas ››› Fig. 183 1 pa-
ra fora.
– Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar. Luz de presença/travão 3 Aplicável ao modelo:ALTEA
Fig. 184
Luz de presença/travão. Fig. 185
Luz de presença/travão. –
Abra a porta do porta-bagagens.
– Retire os parafusos ››› Fig. 184 A .
– Retire a tampa do painel lateral do porta-
-bagagens. –
Desenrosque a peça de plástico ››› Fig. 185
B que fixa o farolim. Para iniciar a rotação,
pode ajudar inserir uma chave de parafu-
sos na referida peça.
– Extraia parcialmente o farolim do seu aloja-
mento evitando puxar o cabo.
– Retire o conector do porta-lâmpadas.
– Desenrosque os parafusos ››› Fig. 186 C do porta-lâmpadas e puxe-o.
– Pressione a lâmpada, gire-a para a esquer-
da e coloque a nova.
– Proceder no sentido inverso para a sua
montagem e prestar especial atenção ao
colocar o porta-lâmpadas. Os contactos
metálicos das extremidades dos porta-lâm-
padas devem ficar bem colocados em rela-
ção aos contactos do farolim.
216

Fusíveis e lâmpadas

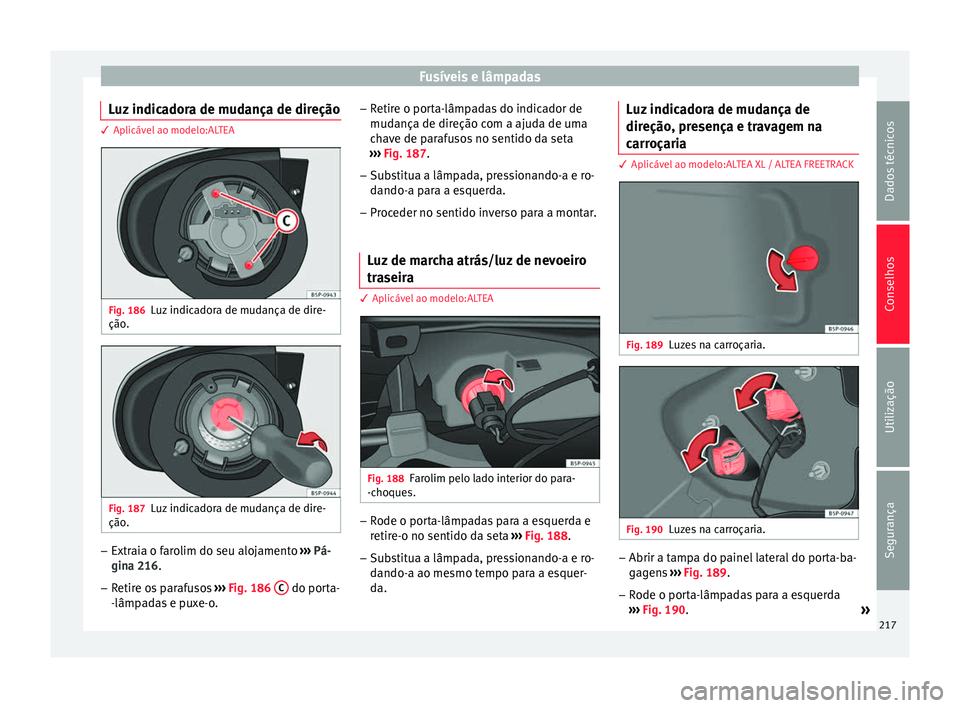

Luz indicadora de mudança de direção 3 Aplicável ao modelo:ALTEA
Fig. 186
Luz indicadora de mudança de dire-
ção. Fig. 187
Luz indicadora de mudança de dire-
ção. –
Extraia o farolim do seu alojamento ››› Pá-
gina 216 .
– Retir
e os parafusos ››› Fig. 186
C do porta-
-lâmpadas e puxe-o. –
Retire o porta-lâmpadas do indicador de
mudança de direção com a ajuda de uma
chave de parafusos no sentido da seta
››› Fig. 187
.
– Sub

stitua a lâmpada, pressionando-a e ro-
dando-a para a esquerda.
– Proceder no sentido inverso para a montar.
Luz de marcha atrás/luz de nevoeiro
traseira 3 Aplicável ao modelo:ALTEA
Fig. 188
Farolim pelo lado interior do para-
-choques. –
Rode o porta-lâmpadas para a esquerda e
retire-o no sentido da seta ››› Fig. 188.
– Substitua a lâmpada, pressionando-a e ro-
dando-a ao mesmo tempo para a esquer-
da. Luz indicadora de mudança de
direção, presença e travagem na
carroçaria 3 Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Fig. 189
Luzes na carroçaria. Fig. 190
Luzes na carroçaria. –
Abrir a tampa do painel lateral do porta-ba-
gagens ››› Fig. 189 .
– Rode o por

ta-lâmpadas para a esquerda
››› Fig. 190.
»
217
Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

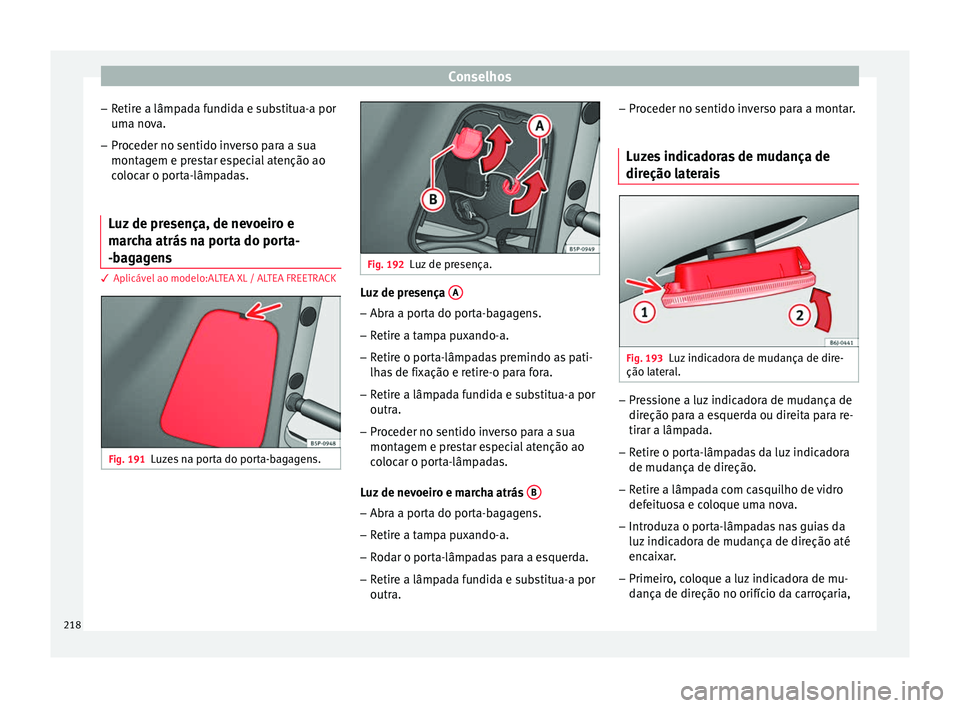

– Retire a lâmpada fundida e substitua-a por
uma nova.
– Proceder no sentido inverso para a sua
montagem e prestar especial atenção ao
colocar o porta-lâmpadas.
Luz de presença, de nevoeiro e
marcha atrás na porta do porta-
-bagagens 3
Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK Fig. 191
Luzes na porta do porta-bagagens. Fig. 192
Luz de presença. Luz de presença
A –
Abra a porta do porta-bagagens.
– Retire a tampa puxando-a.
– Retire o porta-lâmpadas premindo as pati-
lhas de fixação e retire-o para fora.
– Retire a lâmpada fundida e substitua-a por
outra.
– Proceder no sentido inverso para a sua
montagem e prestar especial atenção ao
colocar o porta-lâmpadas.
Luz de nevoeiro e marcha atrás B –
Abra a porta do porta-bagagens.
– Retire a tampa puxando-a.
– Rodar o porta-lâmpadas para a esquerda.
– Retire a lâmpada fundida e substitua-a por
outra. –
Proceder no sentido inverso para a montar.
Luzes indicadoras de mudança de
direção laterais Fig. 193
Luz indicadora de mudança de dire-
ção lateral. –
Pressione a luz indicadora de mudança de
direção para a esquerda ou direita para re-
tirar a lâmpada.
– Retire o porta-lâmpadas da luz indicadora
de mudança de direção.
– Retire a lâmpada com casquilho de vidro
defeituosa e coloque uma nova.
– Introduza o porta-lâmpadas nas guias da
luz indicadora de mudança de direção até
encaixar.
– Primeiro, coloque a luz indicadora de mu-
dança de direção no orifício da carroçaria,
218
